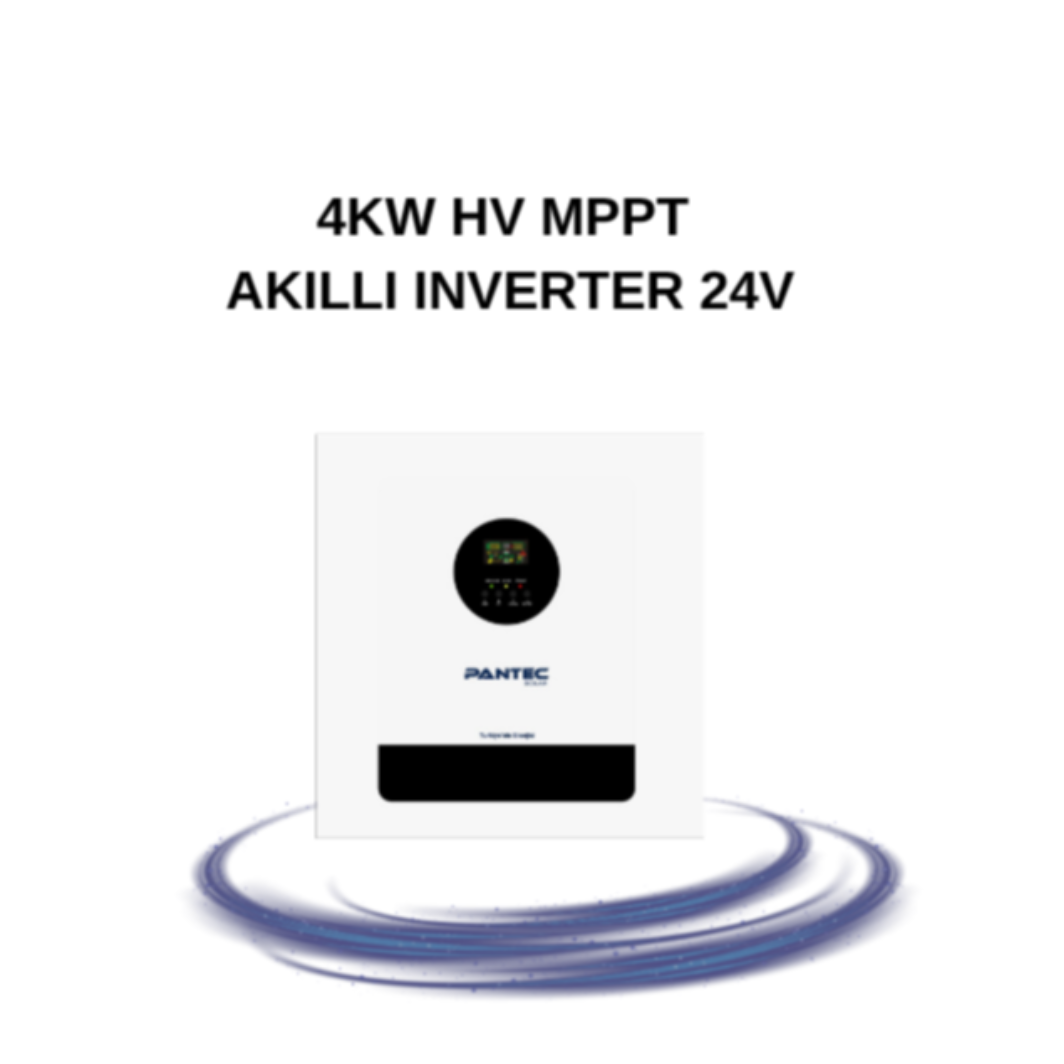

PANTEC 4KW HV MPPT AKILLI İNVERTER 24V

PANTEC 4KW HV MPPT Akıllı İnverter 24V, güneş panellerinden elde edilen enerjinin yönetilmesi, 24V akü grubunun şarj edilmesi ve depolanan DC enerjinin 230V AC elektriğe dönüştürülmesi amacıyla geliştirilmiş akıllı solar inverterdir.

4kW güç sınıfı, yüksek voltajlı PV girişi ve dahili MPPT solar şarj yapısı sayesinde bağ evi, müstakil ev, karavan, tekne, çiftlik, atölye ve şebekeden bağımsız güneş enerjisi sistemlerinde kullanılabilir.

MPPT solar şarj teknolojisi, güneş panellerinin çalışma noktasını takip ederek panel grubundan elde edilen enerjinin akü sistemine verimli şekilde aktarılmasına yardımcı olur.

PANTEC 4KW HV MPPT AKILLI İNVERTER 24V

Ürün Tanımı: PANTEC 4KW HV MPPT Akıllı İnverter 24V

Stok Kodu: PNTC-4

Marka: PANTEC

Ürün Tipi: HV MPPT Akıllı İnverter

Akü Sistemi: 24V DC

Elektriksel Özellikler

İnverter Güç Sınıfı: 4kW

AC Çıkış Voltajı: 230V AC

Akü Voltajı: 24V DC

Maksimum Şebeke Şarj Akımı: 100A

Maksimum Solar Şarj Akımı: 120A

Maksimum PV Voltajı: 450V DC

Solar Şarj Teknolojisi: MPPT

Fiziksel Özellikler

Ölçüler: 436 x 330 x 138 mm

Ağırlık: 7,5 kg

Bağ Evi ve Off-Grid Sistemler:

Elektrik şebekesinin bulunmadığı veya şebekeden bağımsız enerji kullanımının hedeflendiği bağ evi ve kırsal yaşam alanlarında güneş enerjisi sisteminin inverter ve şarj yönetim ünitesi olarak kullanılabilir.

Müstakil Evler:

Toplam güç ihtiyacı inverter kapasitesi içerisinde kalan müstakil evlerde güneş paneli ve 24V akü grubuyla birlikte enerji sistemi oluşturmak amacıyla değerlendirilebilir.

Karavan ve Mobil Enerji Sistemleri:

24V akü altyapısına sahip uygun karavan ve mobil enerji sistemlerinde solar enerjinin depolanması ve 230V AC cihazların çalıştırılması amacıyla kullanılabilir.

Tekne ve Deniz Araçları:

24V enerji altyapısına sahip uygun tekne sistemlerinde güneş enerjisi üretimi ve AC enerji dönüşümü amacıyla değerlendirilebilir.

Çiftlik ve Tarımsal Uygulamalar:

Aydınlatma, elektronik ekipmanlar ve inverter kapasitesiyle uyumlu diğer elektrikli yüklerin bulunduğu çiftlik ve kırsal işletmelerde solar enerji sisteminin bir parçası olarak kullanılabilir.

Atölye ve Küçük İşletmeler:

Toplam sürekli güç tüketimi inverter kapasitesine uygun olan atölye ve küçük işletmelerde güneş enerjisinden yararlanmak amacıyla kullanılabilir.

Yedek Enerji Sistemleri:

24V akü grubuyla birlikte elektrik kesintileri sırasında uygun cihazlara geçici enerji sağlamak amacıyla değerlendirilebilir.

HV MPPT Solar Giriş

PANTEC 4KW HV MPPT Akıllı İnverter, yüksek voltajlı güneş paneli dizileriyle çalışmaya yönelik MPPT solar giriş yapısına sahiptir.

Mevcut ürün kaydında maksimum PV giriş voltajı 450V DC olarak belirtilmektedir.

Güneş paneli stringleri oluşturulurken kullanılan panellerin açık devre voltajı (Voc), maksimum güç voltajı (Vmp), kısa devre akımı (Isc) ve maksimum güç akımı (Imp) değerleri dikkate alınmalıdır.

Seri bağlanan panellerin toplam açık devre voltajı hiçbir çalışma koşulunda inverterin 450V DC maksimum PV giriş sınırını aşmamalıdır.

Özellikle düşük hava sıcaklıklarında güneş paneli Voc değerinin yükselebileceği dikkate alınarak string hesabı yapılmalıdır.

120A Solar Şarj Kapasitesi

PANTEC 4KW inverter için mevcut ürün kaydında maksimum solar şarj akımı 120A olarak belirtilmektedir.

Bu değer güneş panellerinden elde edilen enerjinin 24V akü grubuna aktarılmasında inverterin solar şarj tarafındaki maksimum kapasitesini ifade eder.

Gerçek şarj akımı güneş paneli üretimi, güneşlenme koşulları, akünün şarj seviyesi, akü kapasitesi ve sistem ayarlarına göre değişebilir.

100A Şebeke Şarj Desteği

Ürün kaydında maksimum şebeke şarj akımı 100A olarak belirtilmektedir.

Bu özellik güneş üretiminin yetersiz olduğu durumlarda uygun sistem yapılandırmasıyla 24V akü grubunun AC kaynağı üzerinden şarj edilmesine imkan verir.

Şebeke şarj akımı ayarlanırken kullanılacak akülerin üretici tarafından izin verilen maksimum şarj akımına dikkat edilmelidir.

24V Akü Sistemi

PANTEC 4KW HV MPPT Akıllı İnverter 24V DC akü altyapısıyla çalışır.

Akü grubu uygun şekilde oluşturulmuş 24V jel, AGM veya inverterle teknik olarak uyumlu diğer batarya sistemleriyle kurulabilir.

Batarya seçerken yalnızca nominal 24V değeri yeterli değildir. Şarj voltajları, maksimum şarj ve deşarj akımları ile inverterin batarya ayarlarının kullanılan akü teknolojisiyle uyumlu olması gerekir.

PANTEC 4KW HV MPPT Akıllı İnverter ile kurulacak sistemin güneş paneli dizisi, akü kapasitesi ve elektrik altyapısı kullanım ihtiyacına göre projelendirilmelidir.

PV dizisinin açık devre voltajı inverterin 450V DC maksimum giriş sınırını aşmamalıdır.

Panel string hesabında güneş panellerinin Voc, Vmp, Isc ve Imp değerleri kullanılmalı ve bölgenin minimum sıcaklık koşulları dikkate alınmalıdır.

24V akü grubunun kapasitesi günlük enerji tüketimi, aynı anda çalıştırılacak cihazlar ve istenen yedekleme süresine göre belirlenmelidir.

4kW güç seviyesinde akü tarafında yüksek DC akımları oluşabileceğinden inverter ile akü arasındaki kablo kesiti, sigorta, devre kesici ve bağlantı elemanları sistem akımına uygun seçilmelidir.

Solar tarafta uygun DC koruma ekipmanları, ayırıcı, parafudr ve topraklama kullanılması gerekir.

Motor, pompa, buzdolabı, kompresör ve benzeri cihazlarda yalnızca normal çalışma gücü değil ilk kalkış gücü de inverter kapasitesiyle karşılaştırılmalıdır.

Kurulum ve devreye alma işlemlerinin güneş enerjisi ve yüksek güçlü inverter sistemlerinde yetkin kişiler tarafından gerçekleştirilmesi önerilir.

PANTEC 4KW HV MPPT Akıllı İnverter 24V; 4kW güç sınıfı, 24V akü altyapısı, 120A maksimum solar şarj kapasitesi, 100A şebeke şarj desteği ve 450V maksimum PV girişiyle bağ evi, müstakil ev, karavan, çiftlik ve off-grid güneş enerjisi sistemlerinde kullanılabilecek güçlü bir inverter çözümüdür.
