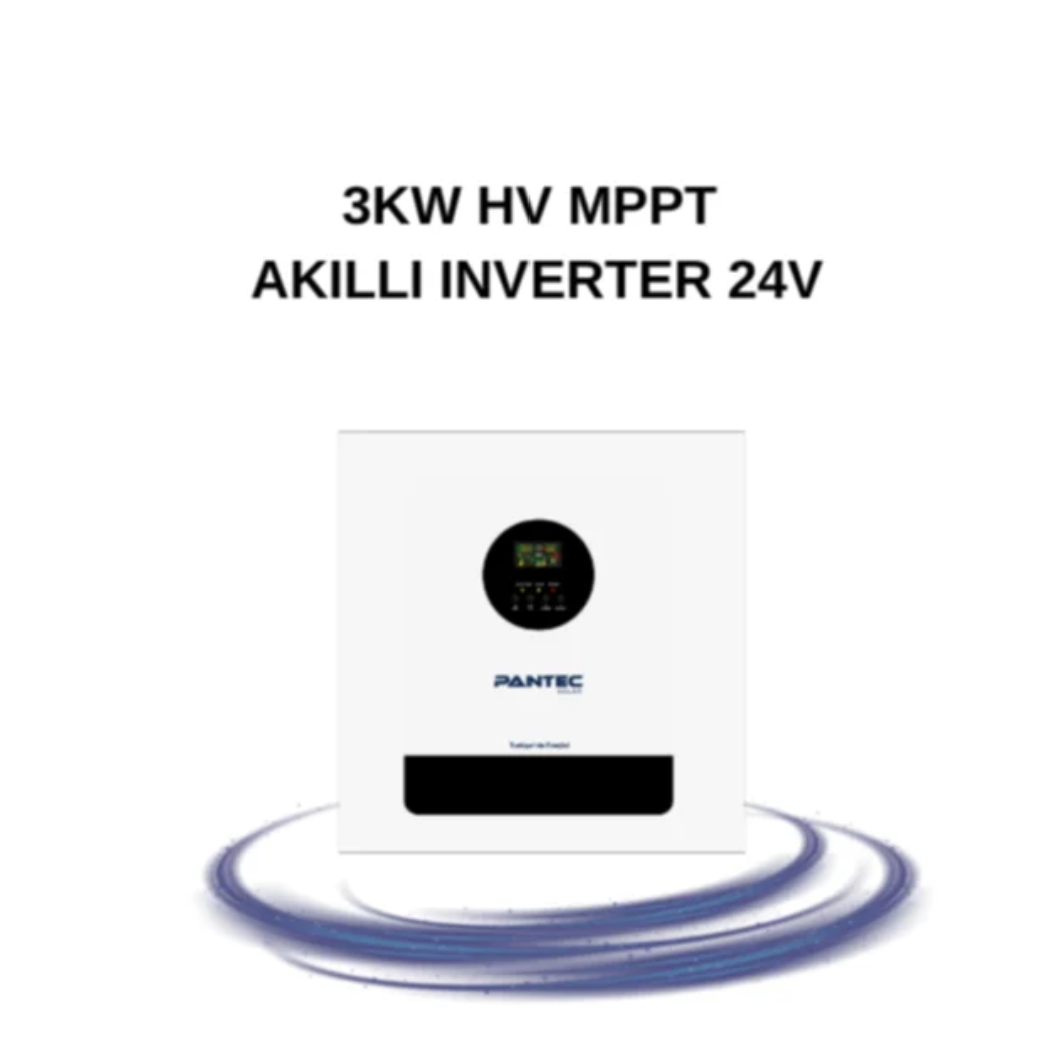

PANTEC 3KW HV MPPT AKILLI İNVERTER 24V

PANTEC 3KW HV MPPT Akıllı İnverter 24V, güneş panellerinden üretilen enerjinin yönetilmesi, 24V akü grubunun şarj edilmesi ve depolanan DC enerjinin 230V AC elektriğe dönüştürülmesi amacıyla geliştirilmiş akıllı tam sinüs inverterdir.

3000W güç kapasitesi, yüksek voltajlı PV girişi ve dahili MPPT solar şarj yapısı sayesinde bağ evi, müstakil ev, karavan, tekne, çiftlik, atölye ve şebekeden bağımsız güneş enerjisi sistemlerinde kullanılabilir.

Dahili MPPT solar şarj teknolojisi, güneş panellerinin çalışma noktasını takip ederek panel grubundan elde edilen enerjinin akü sisteminin şarjında etkin şekilde kullanılmasına yardımcı olur.

PANTEC 3KW HV MPPT AKILLI İNVERTER 24V

Ürün Tanımı: PANTEC 3KW HV MPPT Akıllı İnverter 24V

Stok Kodu: PNTC-3

Marka: PANTEC

Ürün Tipi: HV MPPT Akıllı Tam Sinüs İnverter

İnverter Gücü: 3000W / 3kW

Akü Sistemi: 24V DC

Elektriksel Özellikler

Çıkış Voltajı: 230V AC

Akü Voltajı: 24V DC

Maksimum Şebeke Şarj Akımı: 60A

Maksimum Solar Şarj Akımı: 100A

Maksimum PV Voltajı: 450V DC

Solar Şarj Teknolojisi: MPPT

Fiziksel Özellikler

Ölçüler: 404 x 304 x 114 mm

Ağırlık: 6 kg

Bağ Evi ve Off-Grid Sistemler:

Elektrik şebekesinin bulunmadığı veya şebekeden bağımsız enerji kullanımının hedeflendiği bağ evi, hobi evi ve kırsal yaşam alanlarında güneş enerjisi sisteminin inverter ve şarj yönetim ünitesi olarak kullanılabilir.

Müstakil Evler:

Toplam elektrik ihtiyacı inverter kapasitesine uygun olan müstakil yapılarda güneş paneli ve 24V akü grubuyla birlikte enerji sistemi oluşturmak amacıyla değerlendirilebilir.

Karavan ve Mobil Enerji Sistemleri:

24V akü altyapısına sahip uygun karavan ve mobil yaşam sistemlerinde güneş enerjisinin depolanması ve 230V AC elektrik ihtiyacının karşılanmasına yönelik sistemlerde kullanılabilir.

Tekne ve Deniz Araçları:

24V enerji altyapısına sahip uygun tekne sistemlerinde güneş panellerinden elde edilen enerjinin akülerde depolanması ve AC cihazların beslenmesi amacıyla değerlendirilebilir.

Çiftlik ve Tarımsal Uygulamalar:

Aydınlatma, elektronik ekipmanlar ve inverter kapasitesiyle uyumlu elektrikli yüklerin bulunduğu çiftlik ve kırsal işletmelerde güneş enerjisi sisteminin bir parçası olarak kullanılabilir.

Atölye ve Küçük İşletmeler:

Toplam güç ihtiyacı 3kW inverter kapasitesine uygun olan atölye ve küçük işletmelerde güneş enerjisinden yararlanmak amacıyla kullanılabilir.

Yedek Enerji Sistemleri:

24V akü grubuyla birlikte elektrik kesintileri sırasında uygun cihazların belirli bir süre çalıştırılmasına yönelik enerji sistemlerinde değerlendirilebilir.

HV MPPT Solar Giriş

PANTEC 3KW HV MPPT Akıllı İnverter, yüksek voltajlı güneş paneli dizileriyle çalışmaya yönelik MPPT solar şarj yapısına sahiptir.

Mevcut PNTC-3 ürün kaydında maksimum PV giriş voltajı 450V DC olarak belirtilmektedir.

Güneş paneli stringleri oluşturulurken panellerin açık devre voltajı (Voc), maksimum güç voltajı (Vmp), kısa devre akımı (Isc) ve maksimum güç akımı (Imp) değerleri dikkate alınmalıdır.

Seri bağlanan güneş panellerinin toplam açık devre voltajı hiçbir çalışma koşulunda inverterin 450V DC maksimum PV giriş sınırını aşmamalıdır.

Özellikle düşük hava sıcaklıklarında güneş panellerinin Voc değerinin yükseldiği dikkate alınarak panel string hesabı yapılmalıdır.

100A Solar Şarj Kapasitesi

PANTEC 3KW HV MPPT Akıllı İnverter için maksimum solar şarj akımı 100A olarak belirtilmektedir.

Bu değer, güneş panellerinden elde edilen enerjinin 24V akü sistemine aktarılması sırasında inverterin solar şarj tarafındaki maksimum kapasitesini ifade eder.

Gerçek şarj akımı güneş paneli üretimi, güneşlenme koşulları, bataryanın şarj seviyesi, akü kapasitesi ve sistem ayarlarına bağlı olarak değişebilir.

60A Şebeke Şarj Desteği

PANTEC 3KW modelinde maksimum şebeke şarj akımı 60A'dır.

Bu özellik güneş enerjisinin yetersiz olduğu dönemlerde uygun sistem yapılandırmasıyla 24V akü grubunun AC enerji kaynağı üzerinden şarj edilmesine imkan verir.

Şebeke şarjı kullanılırken akü üreticisinin izin verdiği maksimum şarj akımı dikkate alınmalı ve inverter ayarları kullanılan akü tipine uygun şekilde yapılandırılmalıdır.

24V Akü Sistemi

PANTEC 3KW HV MPPT Akıllı İnverter 24V DC akü sistemiyle çalışır.

Akü grubu uygun şekilde oluşturulmuş 24V jel, AGM veya inverterle teknik olarak uyumlu diğer batarya sistemlerinden meydana gelebilir.

Akü seçilirken yalnızca nominal 24V bilgisine bakılmamalıdır. Kullanılan bataryanın şarj voltajları, maksimum şarj ve deşarj akımları ile inverter ayarlarının birbiriyle uyumlu olması gerekir.

PANTEC 3KW HV MPPT Akıllı İnverter ile kurulacak sistemin güneş paneli dizisi, akü kapasitesi ve elektrik altyapısı kullanım ihtiyacına göre projelendirilmelidir.

PV dizisinin açık devre voltajı inverterin 450V DC maksimum giriş sınırını aşmamalıdır.

Panel string hesabında güneş panellerinin Voc, Vmp, Isc ve Imp değerleri kullanılmalı ve kurulum bölgesindeki minimum sıcaklık dikkate alınmalıdır.

24V akü grubunun kapasitesi günlük enerji tüketimi, aynı anda çalıştırılacak cihazların gücü ve hedeflenen yedekleme süresine göre belirlenmelidir.

3kW güç seviyesinde 24V akü tarafında yüksek DC akımları oluşabileceğinden inverter ile akü arasındaki kablo kesiti, sigorta, devre kesici ve bağlantı elemanları sistemin gerçek akım ihtiyacına göre seçilmelidir.

Motor, pompa, buzdolabı, kompresör ve benzeri cihazlarda yalnızca normal çalışma gücü değil, ilk çalıştırma sırasında oluşabilecek kalkış gücü de inverter kapasitesiyle karşılaştırılmalıdır.

Solar tarafta uygun DC sigorta veya devre kesici, ayırıcı, parafudr ve topraklama ekipmanlarının kullanılması gerekir.

İnverter kuru ve yeterli hava dolaşımına sahip bir alana monte edilmeli, cihazın soğutmasını engelleyecek şekilde kapalı bir bölmeye yerleştirilmemelidir.

Kurulum ve devreye alma işlemlerinin güneş enerjisi ve inverter sistemlerinde yetkin kişiler tarafından gerçekleştirilmesi önerilir.

PANTEC 3KW HV MPPT Akıllı İnverter 24V; 3000W güç kapasitesi, 24V akü altyapısı, 100A maksimum solar şarj, 60A şebeke şarj desteği ve 450V maksimum PV girişiyle bağ evi, karavan, çiftlik, küçük işletme ve off-grid güneş enerjisi sistemlerinde kullanılabilecek kompakt bir inverter çözümüdür.
