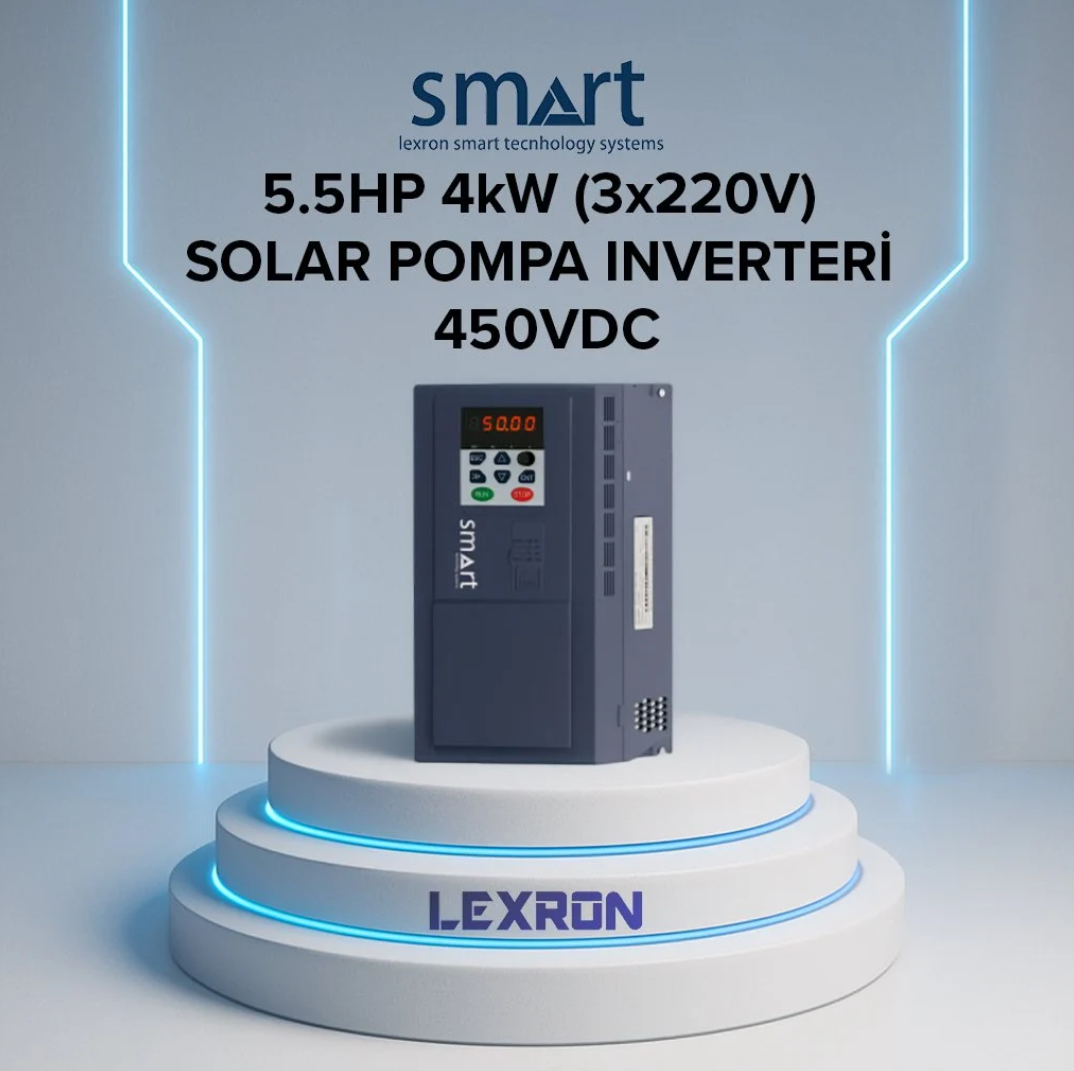

LEXRON 5.5HP 4kW (3x220V) MONOFAZE SOLAR POMPA INVERTER

LEXRON 5.5HP 4kW (3x220V) Solar Pompa İnverteri, güneş panellerinden elde edilen DC enerjiyi 3 faz 220V AC pompa motorlarının çalıştırılmasına uygun elektrik enerjisine dönüştürmek amacıyla geliştirilmiş solar pompa sürücüsüdür.

4kW motor gücü ve 5.5HP pompa sınıfıyla tarımsal sulama, derin kuyu pompaları, hayvancılık su sistemleri, sera sulaması ve elektrik şebekesine erişimin sınırlı olduğu su pompalama uygulamalarında kullanılabilir.

Dahili MPPT kontrol teknolojisi, güneş panellerinin mevcut ışınım koşullarındaki maksimum güç noktasını takip ederek pompaya aktarılabilecek solar enerjinin etkin şekilde kullanılmasına yardımcı olur.

Cihaz yalnızca güneş paneliyle çalışmaya yönelik değildir. Teknik seride AC/DC hibrit besleme desteği bulunur. Uygun sistem tasarımında güneş enerjisinin yetersiz olduğu durumlarda AC kaynak sisteme dahil edilebilir.

LEXRON 5.5HP 4kW Solar Pompa İnverteri Özellikleri Şöyledir:

LEXRON 5.5HP 4kW (3x220V) SOLAR POMPA İNVERTERİ

Ürün Tanımı: LEXRON 5.5HP 4kW Solar Pompa İnverteri

Model / Stok Kodu: VFD-200M-4K

Marka: LEXRON

Ürün Tipi: Solar Pompa İnverteri / Pompa Sürücüsü

Motor Gücü: 4kW

Motor Sınıfı: 5.5HP

Motor Çıkışı: 3 Faz 220V AC

Solar Kontrol Teknolojisi: MPPT

Solar / DC Özellikleri

Maksimum DC Giriş Voltajı: 450V DC

Önerilen MPPT Çalışma Aralığı: 250 - 350V DC

Önerilen PV Giriş Voltajı: Yaklaşık 305V DC

MPPT Verimliliği: >%99

PV Giriş Kanalı: 2

Motor Çıkış Özellikleri

Nominal Motor Gücü: 4kW

Uygulanabilir Pompa Motoru: 4kW / 5.5HP sınıfı

Çıkış Voltajı: 3 Faz 220V AC

Çıkış Frekansı: 0 - 60Hz

Genel Özellikler

Dijital Ekran: Var

AC/DC Hibrit Çalışma Desteği: Var

GPRS ile Uzaktan İzleme ve Kontrol: Opsiyonel

Soğutma Yöntemi: Hava Soğutma

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

40°C Üzerinde Güç Düşürme: Var

Standart Koruma Sınıfı: IP20

Kabinli Uygulamada Koruma Sınıfı: IP68'e Kadar

Standart: CE

Tavsiye Edilen Maksimum Rakım: 1000 m Altı

1000 m Üzeri Kullanım: Her İlave 100 m İçin Yaklaşık %1 Güç Düşürme

Tarımsal Sulama:

Tarla, bahçe ve farklı tarımsal üretim alanlarında kullanılan uygun 3x220V pompa motorlarının güneş enerjisiyle çalıştırılması amacıyla kullanılabilir.

Derin Kuyu Pompaları:

Elektrik şebekesine erişimin bulunmadığı veya şebeke kullanım maliyetinin yüksek olduğu bölgelerde uygun güçteki dalgıç pompa motorlarının güneş panelleri üzerinden çalıştırılmasına yönelik sistemlerde değerlendirilebilir.

Sera Sulama Sistemleri:

Seralarda düzenli su ihtiyacının karşılanmasına yönelik pompa sistemlerinde solar enerji kullanımı için tercih edilebilir.

Hayvancılık:

Hayvanların içme suyu ihtiyacının karşılanması, su deposunun doldurulması ve çiftlik içerisindeki uygun su transfer uygulamalarında kullanılabilir.

Bahçe ve Peyzaj Sulaması:

Bahçe, peyzaj alanı ve benzeri uygulamalarda uygun pompa motorlarıyla otomatik veya manuel sulama sistemlerinin enerji yönetiminde kullanılabilir.

Su Deposu Dolum Sistemleri:

Güneşin bulunduğu saatlerde kuyudan veya farklı bir kaynaktan su deposuna su basılması amacıyla kullanılabilir. Bu yaklaşım, bazı uygulamalarda elektrik enerjisini bataryada depolamak yerine suyu depolayarak daha sade bir solar pompa sistemi oluşturulmasına imkan verir.

MPPT Solar Pompa Teknolojisi

LEXRON VFD-200M-4K, güneş panellerinden gelen değişken DC enerjiyi pompa motorunun ihtiyacına göre yöneten MPPT tabanlı bir solar sürücüdür.

Güneş ışınımı gün boyunca sürekli değiştiği için panel grubunun üretebildiği güç de değişir.

MPPT sistemi panel dizisinin çalışma noktasını takip eder ve mevcut güneş enerjisine göre pompa motorunun çalışma frekansını ayarlamaya yardımcı olur.

Teknik datasheette MPPT verimliliği %99'un üzerinde belirtilmektedir.

Güneş Işınımına Göre Pompa Çalışması

Solar pompa sistemlerinde güneş enerjisinin güçlü olduğu saatlerde pompa daha yüksek kapasitede çalışabilir.

Güneş ışınımı azaldığında sürücü motor çalışma hızını mevcut solar güce göre düzenleyebilir.

Bu yapı, güneş panellerinin üretebildiği enerjinin pompa sistemi tarafından doğrudan kullanılmasına imkan verir.

Teknik dokümanda güneş ışınımındaki değişime bağlı olarak pompa su debisinin otomatik şekilde ayarlanabildiği belirtilmektedir.

AC/DC Hibrit Çalışma

Bu seri hem DC solar giriş hem de AC kaynak desteğine sahiptir.

Güneş enerjisinin yeterli olmadığı koşullarda uygun AC elektrik kaynağının sisteme dahil edilmesi mümkündür.

Bu özellik yalnızca gündüz güneş enerjisiyle çalışan sistemlere kıyasla daha esnek bir pompa enerji altyapısı oluşturulmasına imkan verir.

AC ve DC kaynakların bağlantısı mutlaka üreticinin bağlantı şemasına ve elektriksel sınırlarına uygun şekilde gerçekleştirilmelidir.

Uzaktan İzleme ve Kontrol

LEXRON solar pompa inverteri opsiyonel GPRS sistemiyle uzaktan izleme ve kontrol desteği sunar.

GPRS ekipmanı kullanılması durumunda pompa sisteminin çalışma bilgilerinin uzaktan takip edilmesine yönelik bir altyapı oluşturulabilir.

Bu özellik özellikle kuyunun veya sulama sisteminin yerleşim alanından uzakta bulunduğu tarımsal uygulamalarda kullanışlı olabilir.

Su Seviyesi ve Pompa Otomasyonu

Teknik seri, uygun seviye sensörleriyle birlikte su seviyesine bağlı otomatik çalışma senaryolarını destekler.

Su deposunun dolması durumunda pompanın durdurulması ve su seviyesi düştüğünde yeniden çalıştırılması gibi otomasyon senaryoları oluşturulabilir.

Aynı şekilde kuyu veya su kaynağındaki koşulların pompaya zarar vermesini önlemeye yönelik sensör tabanlı sistemler kurulabilir.

Güneş Paneli Seçimi

VFD-200M-4K için güncel satış kayıtlarında 18 adet 280W güneş paneli önerisi yer almaktadır.

18 x 280W = 5040W toplam panel gücüne karşılık gelir.

Ancak bu bilgi belirli bir 280W panel tipi üzerinden hazırlanmış örnek sistem önerisidir.

Günümüzde farklı watt, voltaj ve akım değerlerine sahip güneş panelleri kullanılabildiği için panel sayısı yalnızca watt değerine bakılarak belirlenmemelidir.

Kullanılacak panel dizisinin toplam Voc, Vmp, Isc ve Imp değerleri inverterin DC giriş sınırlarıyla birlikte hesaplanmalıdır.

220V sınıfındaki bu solar pompa sürücüsü için teknik dokümanda maksimum DC giriş voltajı 450V olarak belirtilmektedir.

Önerilen MPPT çalışma aralığı 250 - 350V DC, önerilen PV giriş voltajı ise yaklaşık 305V DC'dir.

Güneş panelleri seri bağlandığında voltaj değerleri toplanır. Seri panel sayısı belirlenirken toplam açık devre voltajının 450V sınırını hiçbir çalışma koşulunda aşmaması gerekir.

Özellikle soğuk hava koşullarında güneş panellerinin açık devre voltajı yükseldiğinden yalnızca 25°C katalog Voc değeri üzerinden string hesabı yapılmamalıdır.

Panel dizisinin normal çalışma voltajının mümkün olduğunca 250 - 350V MPPT aralığı içerisinde tutulması hedeflenmelidir.

Pompa Motoru Uyumluluğu

Bu model 4kW gücündeki ve 3 faz 220V AC ile çalışmaya uygun pompa motorları için tasarlanmıştır.

Pompanın yalnızca 5.5HP olarak etiketlenmiş olması tek başına yeterli değildir.

Motor etiketindeki nominal voltaj, faz yapısı, güç, akım ve frekans değerleri inverterle uyumlu olmalıdır.

Özellikle Türkiye'de birçok trifaze pompa motoru 380/400V sistemlere göre yapılandırıldığından, kullanılacak motorun 3x220V çalışma bağlantısına uygun olduğu kurulum öncesinde doğrulanmalıdır.

Sistem Kurulumunda Dikkat Edilmesi Gerekenler

LEXRON 5.5HP 4kW Solar Pompa İnverteri yüksek DC voltajla çalışan profesyonel bir motor sürücüsüdür.

Güneş paneli stringi oluşturulurken inverterin 450V maksimum DC giriş sınırı kesinlikle aşılmamalıdır.

Panel grubunun çalışma voltajı mümkün olduğunca üreticinin önerdiği 250 - 350V MPPT aralığına göre tasarlanmalıdır.

Pompa motorunun 3 faz 220V çıkışla çalışmaya uygun olduğu motor etiketinden doğrulanmalıdır.

PV tarafında uygun DC sigorta veya devre kesici, solar ayırıcı, parafudr ve topraklama ekipmanları kullanılmalıdır.

Motor kablosu, kesiciler ve diğer elektrik ekipmanları 4kW motorun akım değerlerine ve kablo mesafesine göre seçilmelidir.

Teknik dokümanda inverter ile pompa arasındaki kablo mesafesinin 70 metreyi aşması durumunda motor tarafında ilave reaktör kullanılması gerektiği belirtilmektedir.

Cihaz standart olarak IP20 koruma seviyesinde olduğundan açık havada doğrudan yağmur, nem ve toza maruz bırakılmamalıdır. Dış ortam uygulamalarında uygun koruyucu elektrik kabini kullanılmalıdır.

Kurulum, parametre ayarı, motor bağlantısı ve devreye alma işlemlerinin solar pompa ve motor sürücü sistemlerinde yetkin kişiler tarafından yapılması önerilir.

LEXRON 5.5HP 4kW (3x220V) Solar Pompa İnverteri; 4kW motor kapasitesi, 3 faz 220V çıkışı, 450V maksimum DC girişi, 250-350V önerilen MPPT çalışma aralığı, >%99 MPPT verimliliği, AC/DC hibrit çalışma ve opsiyonel GPRS desteğiyle tarımsal sulama, derin kuyu, sera ve hayvancılık su sistemlerinde kullanılabilecek solar pompa sürücü çözümüdür.
