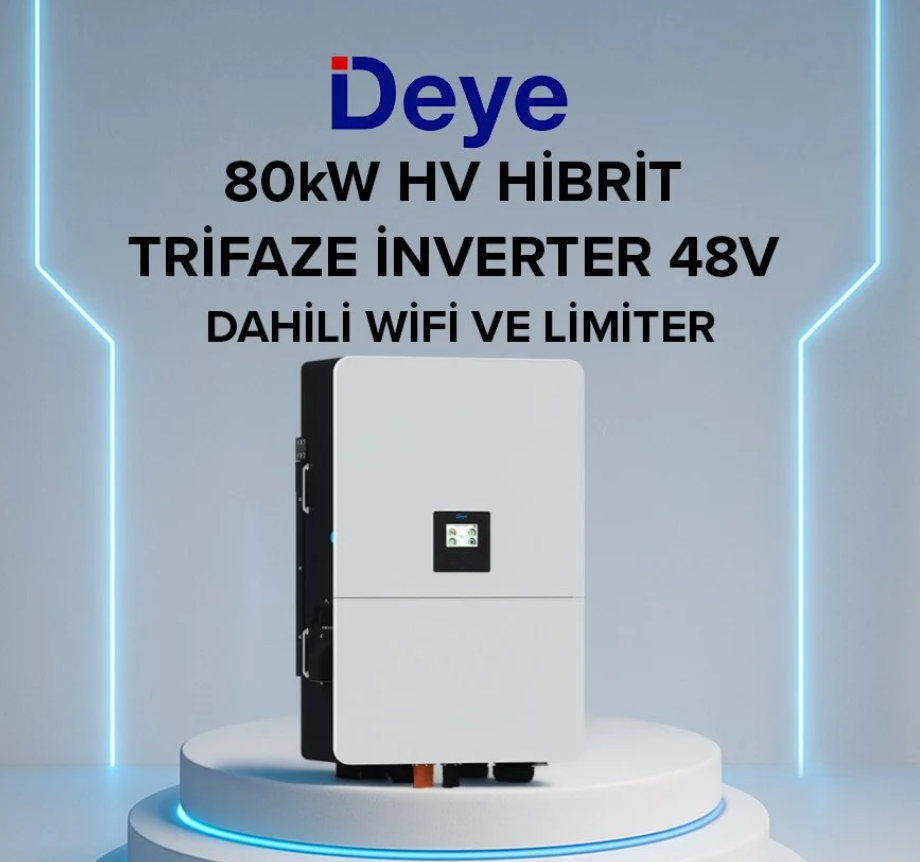

DEYE 80KW HİBRİT TRİFAZE İNVERTER HV

DEYE 80KW Hibrit Trifaze İnverter HV, yüksek güçlü ticari ve endüstriyel güneş enerjisi sistemlerinde güneş panelleri, yüksek voltajlı lityum batarya ve elektrik şebekesini tek sistem içerisinde yönetmek amacıyla geliştirilmiş trifaze hibrit inverterdir.

80kW nominal AC giriş/çıkış gücü, 128kW maksimum PV giriş gücü, 6 bağımsız MPPT ve 160-1000V yüksek voltajlı batarya desteği sayesinde fabrika, üretim tesisi, depo, tarımsal işletme, ticari bina ve yüksek enerji tüketimine sahip tesislerde kullanılabilir.

Hibrit çalışma yapısı sayesinde güneş panellerinden üretilen enerji tesis içerisindeki elektrik tüketiminde kullanılabilir, fazla enerji uyumlu yüksek voltajlı lityum bataryalarda depolanabilir ve ihtiyaç halinde şebeke veya jeneratör sisteme dahil edilebilir.

DEYE 80KW HİBRİT TRİFAZE İNVERTER HV

Ürün Tanımı: DEYE 80KW Hibrit Trifaze İnverter HV

Model: SUN-80K-SG02HP3-EU-EM6

Stok Kodu: DY80T

Marka: DEYE

Ürün Tipi: Hibrit İnverter

Faz Yapısı: Trifaze

Batarya Sistemi: Yüksek Voltaj / HV

Batarya Özellikleri

Desteklenen Batarya Tipi: Lityum-İyon

Batarya Voltaj Aralığı: 160 - 1000V

Maksimum Şarj Akımı: 80A + 80A

Maksimum Deşarj Akımı: 80A + 80A

Toplam Maksimum Şarj / Deşarj Akımı: 160A

Batarya Girişi Sayısı: 2

BMS Yönetimi: Lityum Batarya BMS Otomatik Uyum Desteği

Solar / PV Özellikleri

Maksimum Bağlanabilir PV Gücü: 160kW

Maksimum PV Giriş Gücü: 128kW

Maksimum PV Giriş Voltajı: 1000V DC

PV Başlangıç Voltajı: 180V DC

MPPT Çalışma Aralığı: 150 - 850V DC

Nominal PV Giriş Voltajı: 650V DC

MPPT Sayısı: 6

MPPT Başına String Sayısı: 2 + 2 + 2 + 2 + 2 + 2

Maksimum PV Çalışma Akımı: 36A + 36A + 36A + 36A + 36A + 36A

Maksimum PV Kısa Devre Akımı: 54A + 54A + 54A + 54A + 54A + 54A

AC Giriş / Çıkış Özellikleri

Nominal AC Giriş / Çıkış Aktif Gücü: 80kW

Maksimum AC Görünür Güç: 88kVA

Nominal Şebeke Gerilimi: 220/380V veya 230/400V

Şebeke Bağlantısı: 3L + N + PE

Nominal Şebeke Frekansı: 50Hz / 60Hz

Maksimum Sürekli AC Geçiş Akımı: 200A

Off-Grid Tepe Gücü: Nominal Gücün 1,5 Katı / 10 Saniye

Toplam Akım Harmonik Bozulması: THDi <%3

Verimlilik

Maksimum Verimlilik: %98,7

Avrupa Verimliliği: %98,1

MPPT Verimliliği: >%99

Genel ve Fiziksel Özellikler

Koruma Sınıfı: IP65

Haberleşme: RS485 / RS232 / CAN

Uzaktan İzleme: Wi-Fi / GPRS / Bluetooth / 4G / LAN Seçenekleri

Paralel Çalışma: 10 Adede Kadar

Akü Şarj / Deşarj Zaman Dilimi: 6

AC Coupling Desteği: Var

Jeneratör Enerji Yönetimi Desteği: Var

Soğutma: Akıllı Hava Soğutma

Çalışma Sıcaklığı: -40°C ile +60°C

45°C Üzerinde Güç Azaltma: Var

Maksimum Çalışma Rakımı: 3000 m

Gürültü Seviyesi: ≤65 dB

Ölçüler: 606 x 927 x 314 mm

Ağırlık: 105 kg

Kutu İçeriği

Global Enerji Marketim ürün sayfasında limiter ve Wi-Fi aparatının kutu içeriğine dahil olduğu belirtilmektedir.

Yüksek elektrik tüketimine sahip fabrikalarda güneş enerjisi üretimi ile batarya depolamasının birlikte yönetilmesi amacıyla kullanılabilir. Gündüz üretilen güneş enerjisinin tesis içerisinde değerlendirilmesine ve fazla enerjinin uygun batarya sistemlerinde depolanmasına imkan verir.

Trifaze elektrik altyapısına sahip sanayi işletmelerinde yüksek güçlü hibrit güneş enerjisi sistemlerinin merkez inverteri olarak kullanılabilir.

İş merkezleri, büyük mağazalar, depolar, lojistik tesisleri ve yüksek elektrik tüketimine sahip ticari yapılarda güneş enerjisinden yararlanma ve enerji depolama sistemlerinin birlikte yönetilmesi amacıyla değerlendirilebilir.

Tarımsal İşletmeler:

Çiftlik, sera, soğuk hava deposu, paketleme tesisi ve benzeri yüksek elektrik tüketiminin bulunduğu tarımsal işletmelerde hibrit enerji sistemi oluşturmak amacıyla kullanılabilir.

160-1000V çalışma aralığındaki uyumlu yüksek voltajlı lityum batarya sistemleriyle birlikte elektrik enerjisinin depolanması ve ihtiyaç duyulduğunda kullanılması amacıyla değerlendirilebilir.

Uygun yüksek voltajlı batarya sistemiyle birlikte elektrik kesintileri sırasında kritik yüklerin çalıştırılmasına yönelik enerji sistemlerinde kullanılabilir.

DEYE 80KW Hibrit Trifaze İnverter, jeneratörden gelen enerjinin sistem içerisinde kullanılmasını ve uygun çalışma koşullarında batarya depolamasına dahil edilmesini destekler.

AC Coupling desteği sayesinde uygun mevcut güneş enerjisi sistemlerine batarya depolama ve hibrit enerji yönetimi özellikleri eklenmesine yönelik projelerde değerlendirilebilir.

6 MPPT ile Gelişmiş Solar Enerji Yönetimi

DEYE 80KW Hibrit Trifaze İnverter HV, 6 bağımsız MPPT girişine sahiptir.

Bu yapı özellikle büyük çatı ve arazi projelerinde farklı yönlere, eğimlere veya güneşlenme koşullarına sahip panel dizilerinin daha esnek biçimde projelendirilmesine imkan verir.

Her MPPT'ye iki ayrı string bağlanabilir ve toplamda 12 PV string girişi oluşturulabilir.

Panel stringleri tasarlanırken inverterin 1000V maksimum PV giriş voltajı, 150-850V MPPT çalışma aralığı ve her MPPT için belirtilen akım sınırları dikkate alınmalıdır.

Yüksek Voltajlı Batarya Sistemi

DEYE 80KW Hibrit Trifaze İnverter HV, 160V ile 1000V arasında çalışan yüksek voltajlı lityum batarya sistemlerini destekler.

Yüksek voltajlı batarya mimarisi özellikle büyük ticari ve endüstriyel enerji depolama sistemlerinde yüksek güçlerin daha verimli şekilde yönetilmesine yardımcı olur.

İnverter üzerinde iki ayrı batarya girişi bulunmaktadır ve toplam maksimum şarj/deşarj akımı 160A seviyesindedir.

Batarya seçiminde yalnızca çalışma voltajının uygun olması yeterli değildir. Batarya üreticisinin maksimum akım değerleri ve BMS haberleşme protokolünün inverterle uyumluluğu da doğrulanmalıdır.

Paralel Çalışma ve Sistem Ölçeklendirme

Deye üretici verilerine göre bu seri on-grid ve off-grid çalışma için 10 invertere kadar paralel bağlantıyı destekler.

Bu özellik tek inverter kapasitesinin yeterli olmadığı büyük ölçekli projelerde toplam sistem gücünün artırılmasına imkan verir.

Paralel sistemlerde inverter, batarya, AC bağlantı ve haberleşme yapısının Deye'nin ilgili proje ve kurulum dokümanlarına uygun şekilde tasarlanması gerekir.

Enerji Yönetimi ve Zaman Programlama

DEYE 80KW Hibrit Trifaze İnverter, bataryanın şarj ve deşarj işlemleri için 6 farklı zaman diliminin programlanmasını destekler.

Bu özellik güneş üretimi, tesis tüketimi ve elektrik tarifelerine göre farklı enerji yönetim stratejileri oluşturulmasına imkan verir.

Örneğin güneş üretiminin yüksek olduğu saatlerde batarya şarj edilebilir, tüketimin veya elektrik maliyetinin yüksek olduğu saatlerde ise depolanan enerji kullanılabilir.

DEYE 80KW Hibrit Trifaze İnverter HV ticari ve endüstriyel ölçekte çalışan yüksek güçlü bir enerji cihazıdır. Sistem tasarımı profesyonel mühendislik hesabına göre gerçekleştirilmelidir.

Güneş paneli dizilerinin açık devre voltajı hiçbir çalışma koşulunda inverterin 1000V DC maksimum PV giriş değerini aşmamalıdır.

String tasarımı yapılırken güneş panellerinin Voc, Vmp, Isc ve Imp değerleri ile kurulum bölgesindeki minimum sıcaklık birlikte hesaplanmalıdır.

PV dizilerinin çalışma voltajının 150-850V MPPT çalışma aralığında bulunması gerekir.

Yüksek voltajlı lityum batarya sisteminin 160-1000V çalışma aralığıyla, maksimum şarj/deşarj akımlarıyla ve BMS haberleşme protokolüyle invertere uygun olması gerekir.

AC ve DC kablo kesitleri, sigortalar, devre kesiciler, ayırıcılar, parafudrlar, topraklama sistemi ve diğer koruma ekipmanları 80kW sistem gücüne ve gerçek proje değerlerine göre seçilmelidir.

105 kg ağırlığındaki inverterin monte edileceği yüzey veya konstrüksiyon yeterli mekanik taşıma kapasitesine sahip olmalıdır.

İnverter çevresinde akıllı hava soğutma sisteminin düzgün çalışmasını sağlayacak yeterli hava dolaşımı ve üreticinin belirttiği montaj mesafeleri bırakılmalıdır.

80kW trifaze ve yüksek voltajlı batarya sistemlerinin kurulumu, bağlantısı ve devreye alınması yalnızca bu güç seviyesindeki enerji sistemlerinde yetkin profesyoneller tarafından gerçekleştirilmelidir.

DEYE 80KW Hibrit Trifaze İnverter HV; 80kW trifaze güç, 128kW maksimum PV giriş kapasitesi, 6 bağımsız MPPT, 160-1000V yüksek voltajlı lityum batarya desteği, 160A maksimum batarya şarj/deşarj kapasitesi, AC Coupling, jeneratör desteği ve %98,7 maksimum verimliliğiyle ticari ve endüstriyel hibrit güneş enerjisi sistemleri için yüksek kapasiteli bir enerji yönetim çözümüdür.
