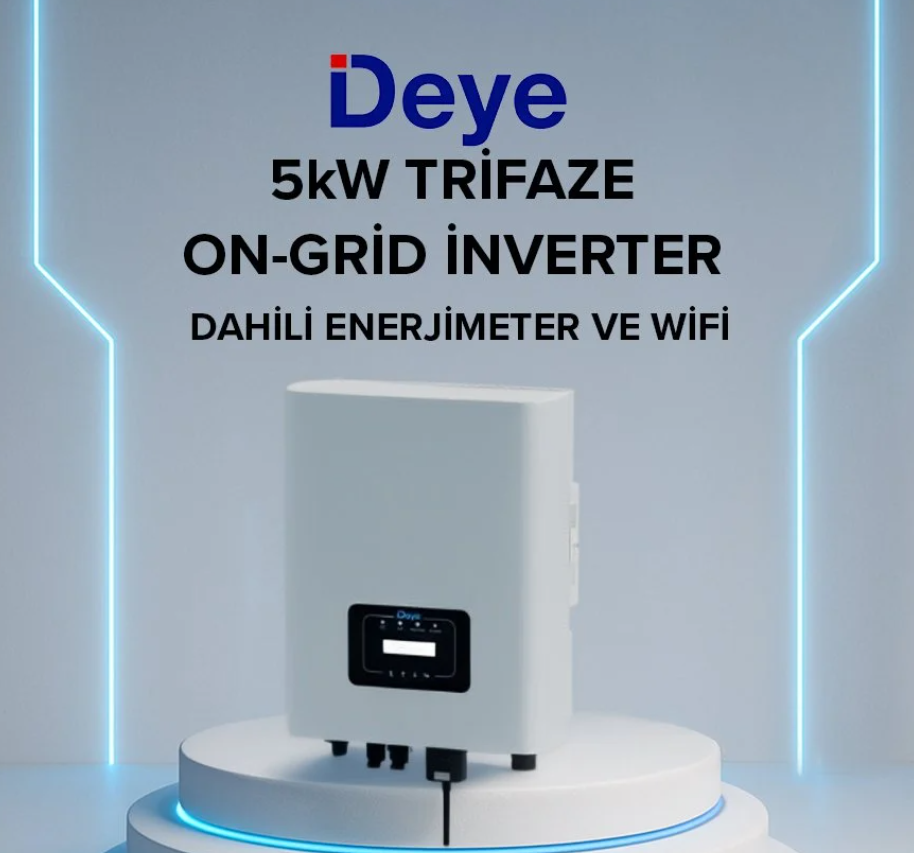

DEYE 5KW ON-GRID TRİFAZE İNVERTER

DEYE 5KW On-Grid Trifaze İnverter, güneş panellerinden üretilen DC elektriği trifaze elektrik şebekesiyle uyumlu AC enerjiye dönüştürmek amacıyla geliştirilmiş şebeke bağlantılı solar inverterdir.

5kW nominal AC çıkış gücü ve çift MPPT yapısı sayesinde müstakil yapılar, küçük ve orta ölçekli işletmeler, atölyeler, tarımsal işletmeler ve trifaze elektrik altyapısına sahip güneş enerjisi sistemlerinde kullanılabilir.

On-grid çalışma yapısı sayesinde güneş panellerinden elde edilen enerji tesis içerisindeki elektrik tüketiminde değerlendirilebilir. İnverter elektrik şebekesiyle senkronize çalışarak güneş enerjisinin verimli biçimde AC elektriğe dönüştürülmesini sağlar.

DEYE 5KW ON-GRID TRİFAZE İNVERTER

Ürün Tanımı: DEYE 5KW On-Grid Trifaze İnverter

Model: SUN-5K-G05

Stok Kodu: DY5T

Marka: DEYE

Ürün Tipi: On-Grid / Şebeke Bağlantılı İnverter

Faz Yapısı: Trifaze

Solar / PV Özellikleri

Maksimum DC Giriş Gücü: 6,5kW

Maksimum DC Giriş Voltajı: 1000V

Başlangıç DC Voltajı: 140V

MPPT Çalışma Aralığı: 120 - 850V

Maksimum PV Giriş Akımı: 13A + 13A

Maksimum PV Kısa Devre Akımı: 19,5A + 19,5A

MPPT Sayısı: 2

MPPT Başına String Sayısı: 1 + 1

Toplam PV String Sayısı: 2

AC Çıkış Özellikleri

Nominal AC Çıkış Gücü: 5kW

Maksimum Aktif AC Gücü: 5,5kW

Nominal AC Çıkış Akımı: 7,2A

Maksimum AC Çıkış Akımı: 8A

Nominal Şebeke Gerilimi: 380V / 400V

Şebeke Bağlantısı: 3L + N + PE

Faz Yapısı: Trifaze

Nominal Şebeke Frekansı: 50Hz / 60Hz

Güç Faktörü Ayar Aralığı: 0,8 Kapasitif - 0,8 Endüktif

Toplam Akım Harmonik Bozulması: THDi <%3

Verimlilik

Maksimum Verimlilik: %98,3'e kadar

Avrupa Verimliliği: %97,5

MPPT Verimliliği: >%99

Genel ve Fiziksel Özellikler

Koruma Sınıfı: IP65

İnverter Topolojisi: Transformatörsüz

Gece İç Tüketimi: <1W

Çalışma Sıcaklığı: -25°C ile +65°C

45°C Üzerinde Güç Azaltma: Var

Çalışma Ortamı Nemi: %0 - %100

Maksimum Deratingsiz Çalışma Rakımı: 2000 m

Tipik Gürültü Seviyesi: <30 dB

Soğutma: Doğal Soğutma

Ekran: LCD

Haberleşme: RS485 / RS232 / Wi-Fi / LAN

Ölçüler: 330 x 457 x 185 mm

Ağırlık: 10 kg

Standart Garanti: 5 Yıl

Kutu İçeriği

Global Enerji Marketim ürün sayfasına göre Energy Meter ve Wi-Fi ekipmanı kutu içeriğine dahildir.

Trifaze elektrik altyapısına sahip mağaza, ofis, atölye ve küçük işletmelerde gündüz elektrik tüketiminin güneş enerjisiyle desteklenmesi amacıyla kullanılabilir.

Trifaze elektrik bağlantısına sahip müstakil ev ve villalarda çatı üstü güneş enerjisi sistemlerinden üretilen elektriğin bina içerisinde değerlendirilmesine yönelik projelerde kullanılabilir.

Gündüz saatlerinde düzenli elektrik tüketimi bulunan atölye ve küçük üretim tesislerinde solar enerji üretiminin tesis tüketimine katkı sağlaması amacıyla değerlendirilebilir.

Çiftlik, sera, paketleme alanı, tarımsal depo ve benzeri trifaze elektrik altyapısına sahip işletmelerde güneş enerjisinden yararlanılmasına yönelik sistemlerde kullanılabilir.

Uygun çatı alanına sahip depo, küçük lojistik tesisi ve ticari yapılarda kurulacak trifaze güneş enerjisi sistemlerinde inverter olarak kullanılabilir.

Güneş panellerinden üretilen elektriğin öncelikle aynı tesis içerisindeki elektrik tüketiminde değerlendirilmesinin hedeflendiği öz tüketim projelerinde kullanılabilir.

DEYE SUN-5K-G05 serisi sıfır ihracat uygulamalarını destekler. Uygun Energy Meter ve doğru sistem yapılandırmasıyla şebekeye enerji aktarımının sınırlandırıldığı öz tüketim sistemleri oluşturulabilir.

Çift MPPT Yapısının Avantajı

DEYE 5KW On-Grid Trifaze İnverter iki bağımsız MPPT girişine sahiptir.

Çift MPPT yapısı, iki farklı güneş paneli dizisinin maksimum güç noktalarının bağımsız biçimde takip edilmesine imkan verir. Bu özellik özellikle panellerin farklı yönlere baktığı veya farklı güneşlenme koşullarına sahip iki ayrı çatı yüzeyine yerleştirildiği projelerde avantaj sağlayabilir.

Her MPPT'ye bir PV string bağlanabilir.

On-Grid Sistem Çalışma Yapısı

DEYE 5KW On-Grid Trifaze İnverter, güneş panellerinden gelen DC elektriği trifaze şebekeyle senkronize AC elektriğe dönüştürür.

Güneş enerjisi üretimi bulunduğu sürece üretilen elektrik tesis içerisindeki elektrik tüketiminin karşılanmasına katkı sağlar.

On-grid inverter standart çalışma yapısında enerji depolama aküsüne ihtiyaç duymaz.

Şebeke bağlantılı inverterlerde güvenlik amacıyla anti-islanding özelliği bulunur. Elektrik şebekesinin kesilmesi durumunda inverter şebekeye enerji vermeyi durdurur.

Bu nedenle standart on-grid sistem elektrik kesintisi sırasında bağımsız yedek enerji kaynağı olarak kullanılamaz. Elektrik kesintilerinde de enerji ihtiyacı bulunuyorsa hibrit inverter ve uygun batarya sistemi ayrıca değerlendirilmelidir.

DEYE 5KW On-Grid Trifaze İnverter profesyonel güneş enerjisi sistemi tasarımı ve kurulumu gerektirir.

Güneş paneli stringleri oluşturulurken kullanılacak panellerin Voc, Vmp, Isc ve Imp değerleri inverterin PV giriş sınırlarıyla birlikte değerlendirilmelidir.

Panel dizisinin açık devre voltajı hiçbir çalışma koşulunda inverterin 1000V maksimum DC giriş voltajını aşmamalıdır.

PV dizilerinin çalışma voltajı 120-850V MPPT çalışma aralığına uygun şekilde tasarlanmalıdır.

Özellikle düşük hava sıcaklıklarında güneş panellerinin açık devre voltajının yükseldiği göz önünde bulundurularak string hesabı yapılmalıdır.

İnverterin maksimum DC giriş gücü 6,5kW olduğundan toplam güneş paneli sistemi bu değer ile inverterin voltaj ve akım sınırları birlikte dikkate alınarak projelendirilmelidir.

AC ve DC kablo kesitleri, sigortalar, ayırıcılar, parafudrlar ve topraklama ekipmanları sistemin gerçek elektriksel değerlerine göre seçilmelidir.

Sıfır ihracat fonksiyonu kullanılacaksa Energy Meter bağlantısı ve inverter ayarları sistem projesine uygun şekilde gerçekleştirilmelidir.

Şebeke bağlantısı, devreye alma ve sistem ayarlarının yetkin elektrik ve güneş enerjisi personeli tarafından ilgili mevzuata uygun şekilde yapılması gerekir.

DEYE 5KW On-Grid Trifaze İnverter; 5kW nominal trifaze çıkış gücü, 6,5kW maksimum DC giriş kapasitesi, 1000V maksimum PV gerilimi, çift MPPT ve %98,3'e varan maksimum verimliliğiyle küçük ve orta ölçekli trifaze güneş enerjisi sistemlerinde kullanılabilecek verimli bir şebeke bağlantılı inverter çözümüdür.
